光伏系统大白话拆解，分4大块，一看就懂

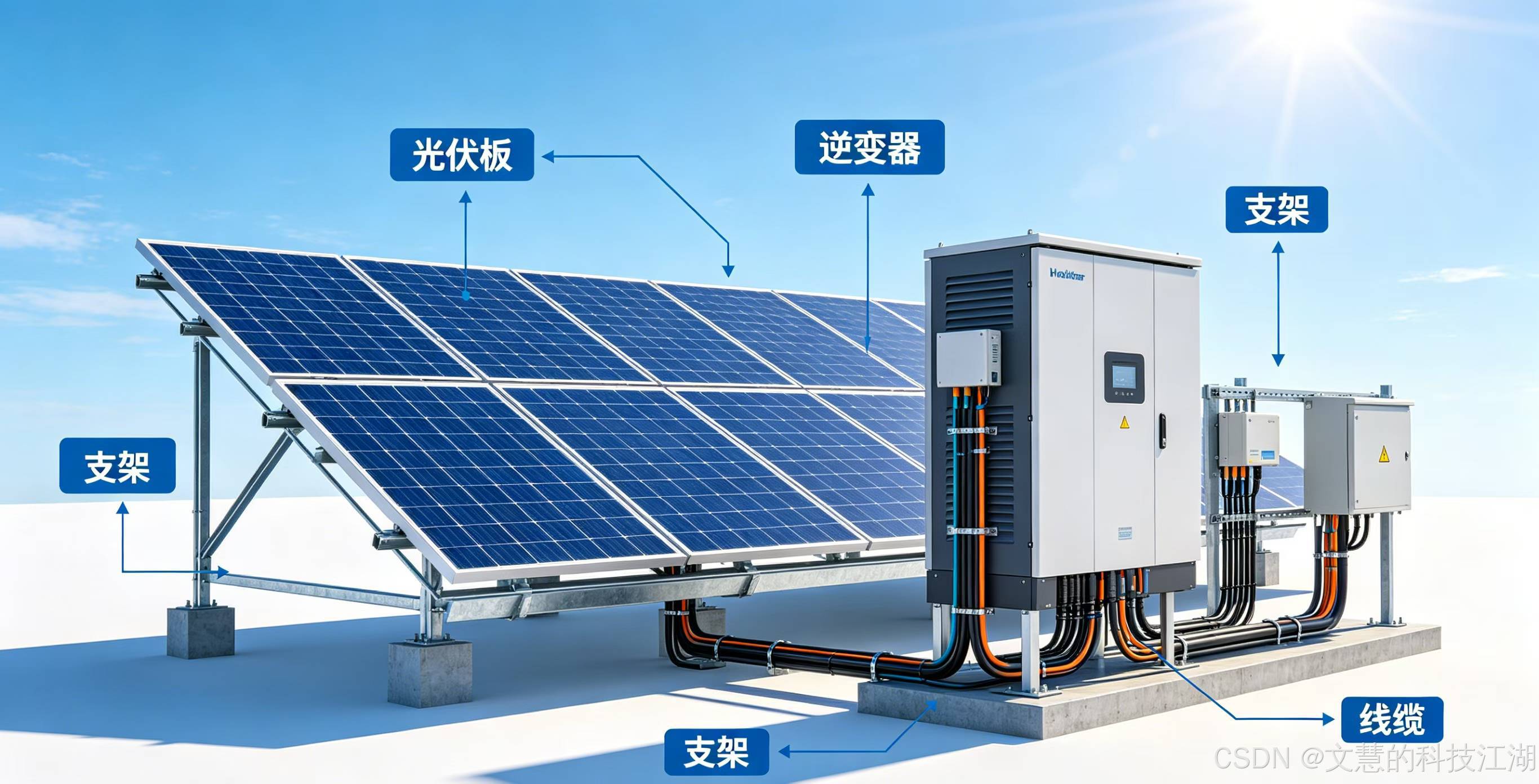

一、发电核心：光伏板（图里这个蓝色板子）
就是照片上的太阳能板，唯一干活“造电”的部件。
太阳一照，板里硅片就能把太阳光直接变成直流电。
一块板发电量有限，几十块串起来组成阵列，发的电才够用。
二、转换心脏：逆变器
光伏板出来是直流电（和电池一个类型），家里插座用的是交流电。
逆变器就是转换器，把光伏的直流电转成咱们家电能用的交流电。
分两种：
- 户用小机器：屋顶家用光伏；
- 大型柜机：图里这种大面积屋顶/地面电站用。
三、配套支架+布线（图里金属架子）
- 支架：图里撑板子的金属架，固定光伏板，还能调角度，让板子正对太阳，多晒太阳多发电；分屋顶支架、地面支架。
- 线缆：光伏板之间、板子连逆变器的专用电线，防日晒雨淋漏电。
- 配电箱/保护器：开关、保险丝、防雷器，打雷、短路自动断电，防烧设备、防触电。
四、储能/并网两类配套（分两种光伏系统）
1）并网光伏（绝大多数家庭、工厂，图里这种就是）
直接连国家电网：
白天光伏发的电，自己家先用；用不完的电卖给电网；阴天/晚上光伏不发电，就从电网买电。
不用电池，成本低，市面最常见。
2）离网/储能光伏（偏远无电网地区、备用电）
多加一套储能电池（锂电池/铅酸电池）：
白天发的电存进电池，晚上、阴雨天靠电池供电，不用接国家电网。
额外还要加电池管理设备，保护电池不充坏、不亏电。
五、辅助小部件
- 监控电表：看今天发了多少电、用了多少、卖了多少电；
- 清洁/排水配件：防止板子积水积灰挡阳光；
- 接地防雷件：户外电站必备，避雷击损坏整套设备。
一句话总结整套流程
太阳晒光伏板→产出直流电→逆变器转家用交流电→要么直接自家用电/卖电网（并网），要么存电池晚上用（储能），全程靠支架、电线、保护器稳住整套设备。
